Thiết bị công tơ điện được sử dụng để đo công suất tiêu thụ của các thiết bị điện. Tuy nhiên, không phải ai cũng biết cách đọc và hiểu đồng hồ điện. Trong bài viết này, Công ty P69 sẽ chia sẻ với bạn cách đọc chỉ số đồng hồ công tơ điện tử để tính tiền điện sinh hoạt một cách chính xác nhất.
Ý nghĩa các thông số trên công tơ điện
Các thông số trên công tơ điện có ý nghĩa quan trọng trong việc đo và ghi nhận lượng điện sử dụng. Dưới đây là ý nghĩa của một số thông số phổ biến trên công tơ điện:
Thông sốÝ nghĩa 220V Điện áp định mức của một công tơ điện. 10(40)A 10A là dòng điện định mức của công tơ nhằm đảm bảo khi điện áp vượt mức quá tải đến 40A.Nếu dòng điện vượt quá 40A thì đồng hồ điện vẫn chạy nhưng không đảm bảo được độ chính xác và có nguy cơ bị hỏng hóc.
Những dòng điện 5(20)A, 20(80)A, 40(120)A, cũng tương tự.
450 vòng/kWh Nghĩa là để có được 1kWh thì đĩa đồng hồ phải quay 450 vòng. Những thông số 900 vòng/kWh, 225 vòng/kWh cũng tương tự. Cấp 2 Có sai số là 2% của toàn dải đo. Đây được xem là cấp chính xác nhất. Thường thì sai số cấp càng nhỏ thì độ chính xác càng cao. 50Hz Tần số của lưới điện.Cách đọc công tơ điện 1 pha

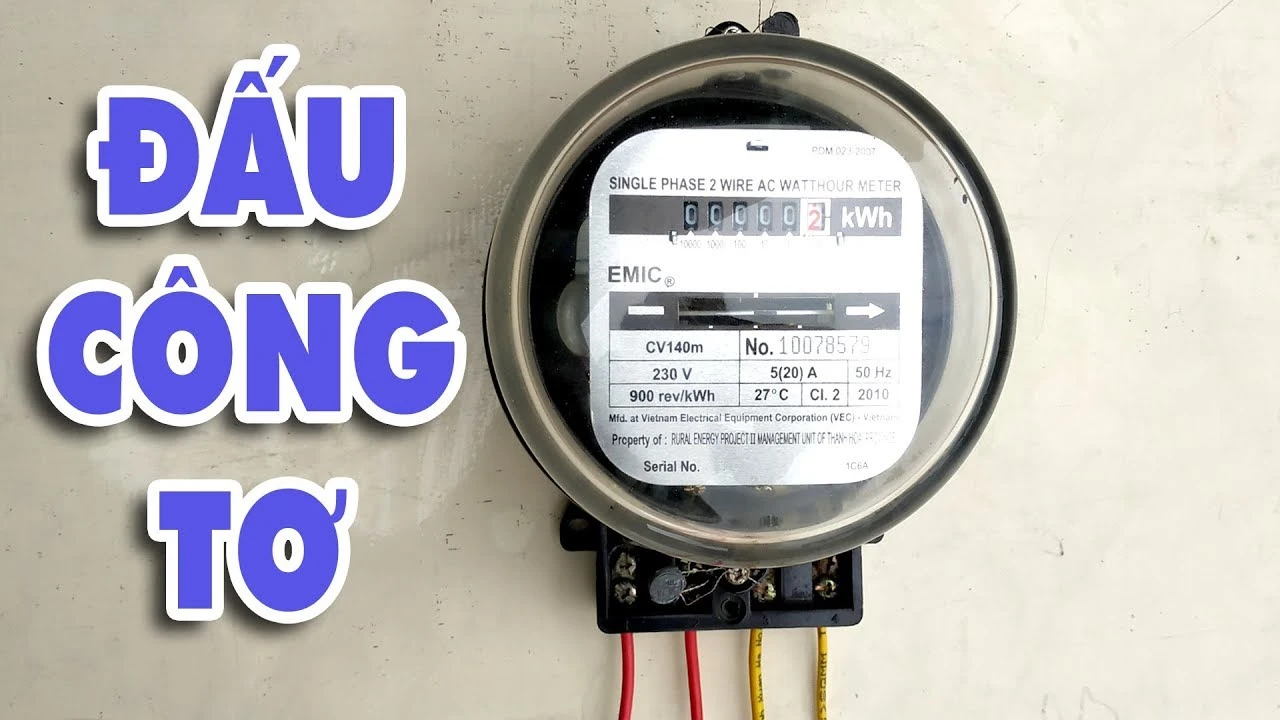

Công tơ điện 1 pha là một loại công tơ điện phổ biến và quen thuộc với nhiều người. Để hiểu và biết cách đọc công tơ điện 1 pha cơ bản, ta có thể làm như sau:
Thông thường, công tơ điện 1 pha có 6 chữ số, trong đó có 5 chữ số đầu màu đen biểu thị lượng điện đã sử dụng, và 1 chữ số cuối cùng màu đỏ biểu thị chữ số thập phân. 5 số màu đen khi ghép lại sẽ tạo ra giá trị từ 00000 đến 99999 kWh, với số đầu tiên trước dấu “phẩy”.
Ví dụ: Nếu công tơ điện có chỉ số là 456789, thì giá trị đó sẽ được đọc là 45.6789 kWh. Tuy nhiên, hiện nay, người ta thường lược bỏ chữ số thập phân sau dấu “phẩy” và chỉ đọc là 45.678 kWh. Số bị lược bỏ này sẽ được cộng vào lần tính tiền điện sau đó.
Cách đọc công tơ điện 3 pha
Công tơ điện 3 pha trong điện tử có 6 chữ số để đo điện năng tổng. Điện năng này được sử dụng trong 3 thời điểm khác nhau: giờ bình thường (T1), giờ cao điểm (T2), và giờ ít người sử dụng, thấp điện (T3). Công tơ điện 3 pha sẽ hiển thị điện năng của T2 và T3 trên màn hình. Điện năng T1 được tính bằng cách lấy tổng điện năng trừ điện năng của T2 và T3, theo công thức: Điện năng T1 = Tổng - T2 - T3.
Công tơ điện 3 pha là một loại công tơ điện phổ biến và được nhiều người sử dụng hiện nay. Tuy nhiên, công tơ điện 3 pha có thể được chia thành 2 loại khác nhau: công tơ điện 3 pha trực tiếp và công tơ điện 3 pha gián tiếp.
Công tơ điện 3 pha trực tiếp
Thông thường, công tơ điện 3 pha trực tiếp bao gồm các loại có công suất định mức khác nhau như 10(20)A, 20(40)A, 30(60)A, 50(100)A. Khi đọc công tơ điện 3 pha 10(20)A, ta sẽ có 6 chữ số, trong đó có 5 chữ số đầu màu đen biểu thị giá trị kWh, và chữ số màu đỏ cuối cùng biểu thị giá trị 0.1kWh. Các thông số khác cũng được đọc tương tự.
Ví dụ: Nếu công tơ điện có chỉ số là 123456, thì giá trị đó sẽ được đọc là 12345.6 kWh. Tuy nhiên, hiện nay người ta thường lược bỏ chữ số thập phân cuối cùng và chỉ đọc là 12345 kWh.
Công tơ điện 3 pha gián tiếp
Chỉ số của công tơ điện 3 pha gián tiếp có định mức công tơ là 5A và đi kèm với các ký hiệu gián tiếp. Công tơ điện này có 6 chữ số, trong đó 5 số đầu màu đen ghép lại biểu thị giá trị 1kWh, và số màu đỏ ở cuối biểu thị giá trị 0.1kWh.
Ví dụ: Nếu số hiển thị là 345678, thì giá trị cần đọc là 34567.8 kWh.
Tuy nhiên, đây chỉ là số đọc được trên công tơ. Để tính toán số điện sử dụng thực tế, bạn cần nhân thêm các hệ số biến dòng điện và biến áp đo lường. Thông thường, ở mạng hạ thế, không sử dụng biến áp đo lường, chỉ sử dụng 3 biến dòng đo lường.
Vì vậy, ta có số công tơ điện là 345678, chỉ số biến dòng điện là 100/5A = 20 lần. Do đó, chỉ số điện năng thực tế là: 34,567.8 x 20 = 691,356 kWh.
Những lưu ý quan trọng khi đọc công tơ điện tử
