Quạt trần là một thiết bị không thể thiếu trong mỗi gia đình, đặc biệt trong những ngày hè oi ả. Tuy nhiên, việc sửa chữa và đấu nối điện cho quạt trần có thể khiến nhiều người gặp khó khăn, nhất là khi dây điện không còn nguyên vẹn. Trong bài viết này, chúng ta sẽ cùng nhau tìm hiểu cách đấu quạt trần một cách chi tiết và dễ hiểu nhất.
Sơ Đồ Mạch Điện Quạt Trần
1. Giới Thiệu Về Sơ Đồ
Trước tiên, để có thể thực hiện việc sửa chữa quạt trần, chúng ta cần phải nắm rõ sơ đồ mạch điện của quạt trần. Sơ đồ này giúp chúng ta hiểu được các đầu dây và cách thức hoạt động của quạt.

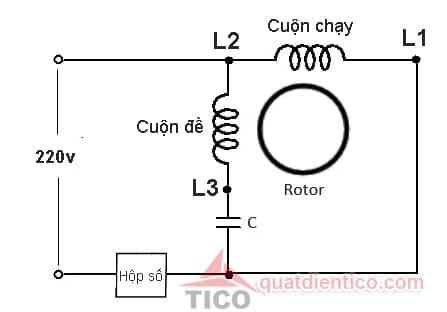

- Hình ảnh: Sơ đồ mạch điện quạt trần
Từ sơ đồ trên, chúng ta có thể nhận thấy quạt trần thường sẽ có hai cuộn dây:
- Cuộn Đề (L3): Là cuộn bắt đầu hoạt động, có điện trở lớn hơn.
- Cuộn Chạy (L1): Đây là cuộn duy trì hoạt động, có số vòng dây nhiều hơn.
2. Nhận Biết Các Đầu Dây Quạt Trần

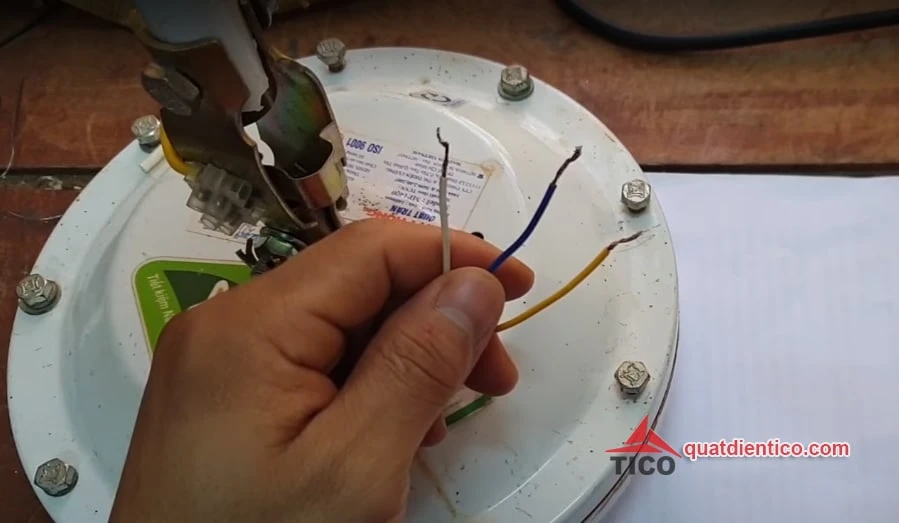

Khi sửa chữa quạt cũ, không thể nào tránh khỏi tình huống mất dấu các dây. Để tìm hiểu cách nhận biết các đầu dây, chúng ta có thể sử dụng đồng hồ đo điện.
Dụng Cụ Cần Thiết Để Nhận Biết Dây
- Đồng Hồ Vạn Năng: Để đo điện trở giữa các đầu dây.
Dựa trên sơ đồ, ta có thể nhận diện các đầu dây như sau:
- L1: Dây chạy
- L2: Dây chung
- L3: Dây đề
Khi chúng ta đo điện trở giữa các đầu dây, sẽ thu được các giá trị khác nhau:
- Điện trở giữa L1 và L3 sẽ lớn nhất.
- Tiếp theo là điện trở giữa L2 và L3, cuối cùng là điện trở giữa L1 và L2.
Điều này giúp chúng ta phân biệt rõ ràng giữa các dây, từ đó có thể tiến hành đấu nối chính xác.
Cách Đấu Tụ Quạt Trần
1. Tụ Điện Dùng Cho Quạt Trần
Thông thường, tụ điện dùng cho quạt trần có giá trị khoảng 2 - 2.5 micro Farad. Tụ điện có hai đầu, và điều này không phụ thuộc vào màu sắc của chúng.
Sơ Đồ Đấu Nối Tụ
- Hình ảnh: Sơ đồ đấu dây tụ quạt trần
Thực hiện các bước sau để đấu tụ điện cho quạt trần:
- Nối tụ điện: Nối hai đầu dây tụ với hai dây L1 (dây chạy) và L3 (dây đề).
- Xác định kết nối:
- Dây vàng là L3 (dây đề) sẽ được nối với tụ điện.
- Dây xanh (L1) sẽ được nối với nguồn điện 220V.
Khi đấu nối đúng, quạt sẽ quay theo chiều kim đồng hồ khi nhìn từ trên xuống. Ngược lại, nếu đấu sai, quạt sẽ quay ngược chiều và gió sẽ thổi lên trần nhà.
Sơ Đồ Đấu Nối Hộp Số Cho Quạt Trần
1. Ý Nghĩa Của Hộp Số
Hộp số của quạt trần có nhiệm vụ điều chỉnh tốc độ quạt. Sơ đồ đấu nối hộp số cũng rất quan trọng trong quá trình vận hành quạt.
Hình ảnh: Sơ đồ mạch điện quạt trần
2. Cách Đấu Nối Hộp Số
- Một đầu dây của hộp số được nối với điện 220V (đầu pha nóng).
- Đầu dây còn lại của hộp số sẽ được nối với dây chung (L2).
Bạn cũng có thể thử nghiệm chuyển hộp số sang kết nối với dây chạy (L1) tùy vào nhu cầu sử dụng.
Một Số Lưu Ý Quan Trọng Khi Đấu Quạt Trần
- Luôn Ngắt Nguồn Điện: Trước khi thực hiện bất kỳ đấu nối nào, hãy đảm bảo đã ngắt nguồn điện để tránh điện giật.
- Kiểm Tra Kỹ Trước Khi Cấp Điện: Sau khi đấu nối, hãy kiểm tra lại các kết nối trước khi cấp điện cho quạt.
- Tham Khảo Ý Kiến Chuyên Gia: Nếu bạn không chắc chắn về cách đấu nối, hãy tham khảo ý kiến của những người có kinh nghiệm hoặc thợ điện.
- Không Tự Thử Nghiệm Khi Không Có Kiến Thức: Việc tự ý sửa chữa có thể gây ra sự cố, do đó hãy cẩn trọng và nếu có điều gì không hiểu rõ, hãy nhờ đến sự hỗ trợ từ người có chuyên môn.
Kết Luận
Cách đấu quạt trần không quá phức tạp nếu bạn nắm rõ được sơ đồ mạch điện và cách nhận biết các đầu dây. Hy vọng bài viết này đã giúp bạn có thêm kiến thức cần thiết để thực hiện việc đấu nối quạt trần một cách an toàn và hiệu quả. Nếu còn bất cứ thắc mắc nào, đừng ngần ngại để lại câu hỏi để mình có thể hỗ trợ bạn tốt nhất. Chúc bạn thành công!
