Bạn đang muốn biết cách đấu điện 2 công tắc 1 ổ cắm có phức tạp không? Cách thức đấu nối như thế nào vừa đảm bảo về mặt kỹ thuật, vừa đảm bảo an toàn? Cùng AME Group đi tìm hiểu ngay trong bài viết này nhé.

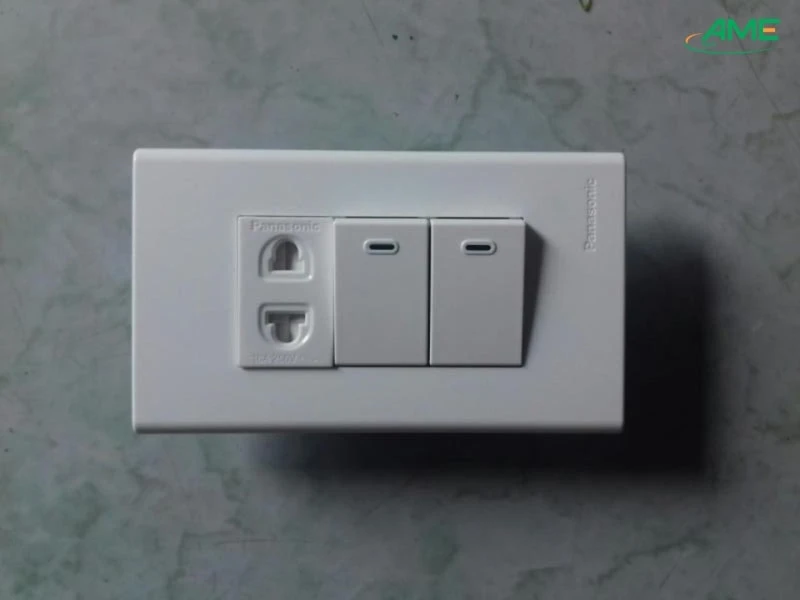

Cách đấu điện 2 công tắc 1 ổ cắm
Đấu điện 2 công tắc 1 ổ cắm tưởng chừng là việc làm đơn giản, tuy nhiên trên thực tế nếu quy trình thực hiện không chuẩn có thể tiềm ẩn nhiều rủi ro về mất an toàn điện. Nếu bạn chưa nắm vững về kỹ thuật đấu nối này, có thể tham khảo quy trình mà chúng tôi chia sẻ dưới đây nhé.
Chuẩn bị:
- Dụng cụ: Tua vít, khoan vít, kìm cắt dây, bút thử điện, băng keo điện.
- Thiết bị: Bộ công tắc, cầu chì, ổ cắm, bóng đèn, dây điện.

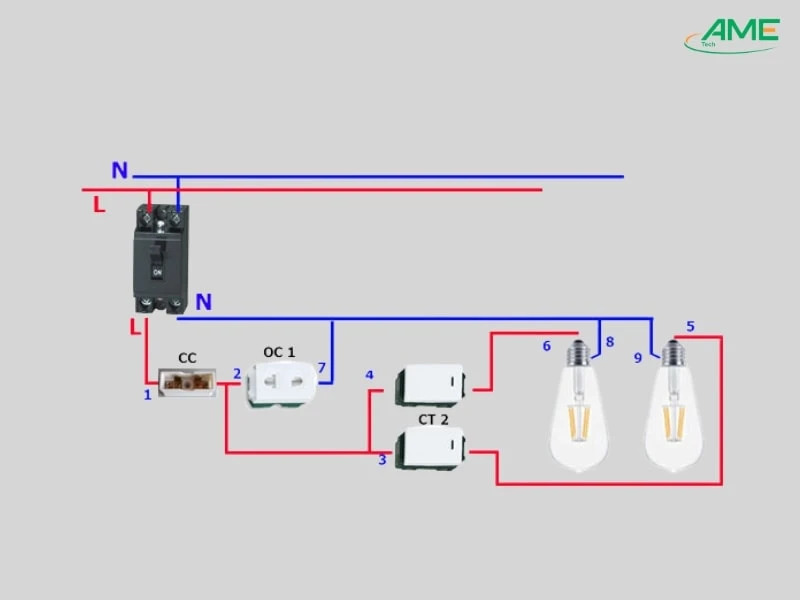

Giải thích ký hiệu sơ đồ:
- L : Line - Là dây pha hay còn gọi là dây nóng.
- N : Neutral - Là dây trung tính hay dây nguội.
- CC : Cầu chì
- OC : Ổ cắm
- CT 1 và CT 2: Công tắc 1 công tắc 2

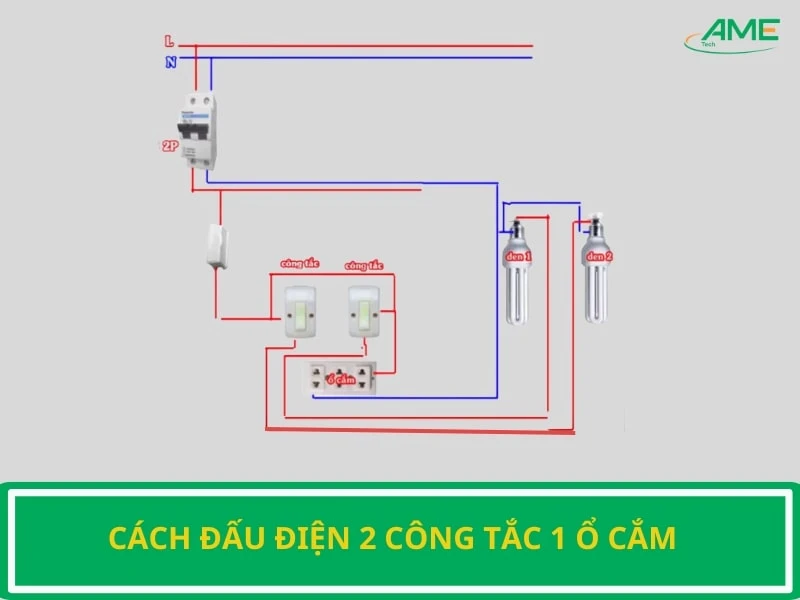

Cách đấu nối chi tiết:
- Bước 1: Đấu dây L từ CB qua cầu chì được đánh số 1 trên sơ đồ. Sử dụng kìm chuyên dụng để loại bỏ 1 đoạn vỏ của đầu dây dẫn, sau đó cắm vào vấu L của CB, đầu dây còn lại cắm vào vấu của cầu chì, tiếp đến siết chặt đầu dây bằng tua vít.
- Bước 2: Tiến hành đấu tiếp (số 2), (số 3), (số 4) vào đầu ổ cắm, công tắc 1, công tắc 2. Lưu ý khi thực hiện cần tiến hành đấu nối đúng các loại dây như dây nóng, dây trung tính theo sơ đồ mạch điện
- Bước 3: Đầu ra (số 5) và (số 6) tiến hành đấu qua 2 bóng đèn. Đầu dây ra từ từ (số 7), (số 8), (số 9) nối chung lại để đấu vào cực N của CB.
- Bước 4: CB và nguồn điện chờ sẵn trong nhà sẽ được kết nối với nhau. Lúc này các bạn hãy bật nguồn lên để đánh giá kết quả đấu nối.
Tham khảo thêm:
Hướng dẫn cách nối dây điện 4 lõi với 2 lõi Đúng kỹ thuậtBật mí cách nối dây điện 3 lõi với 2 lõi tại nhà
Những sai lầm phổ biến khi đấu điện 2 công tắc 1 ổ cắm
Khi thực hiện đấu nối 2 công tắc 1 ổ cắm, nhiều người có thể mắc phải một số sai lầm phổ biến dưới đây:
- Không ngắt nguồn điện trước khi thực hiện: Vì chủ quan nên nhiều người đã không thực hiện ngắt nguồn điện để đảm bảo an toàn khi thực hiện đấu nối, điều này có thể gây mất an toàn điện.
- Kết nối sai dây điện: Khi thực hiện đấu nối dây nóng với cực trung tính của ổ cắm có thể dẫn đến nguy cơ giật điện cao, thậm chí tử vong. Vì vậy khi đấu nối cần xác định chính xác đâu là dây nóng, đâu là dây trung tính để thực hiện đấu nối an toàn
- Không sử dụng dụng cụ bảo vệ khi làm việc với thiết bị điện Không chuẩn bị đầy đủ dụng cụ trước khi đấu nối khiến quá trình đấu nối bị gián đoạn
- Không tuân thủ việc đấu nối theo sơ đồ, sẽ tiềm ẩn rủi ro mất an toàn điện
Cách đấu điện 2 công tắc 1 ổ cắm dù không quá phức tạp nhưng nên được thực hiện bởi những người có chuyên môn, có sự am hiểu nhất định về lĩnh vực điện để đảm bảo an toàn. Hy vọng thông tin mà AME Group chia sẻ trong bài viết có thể đáp ứng tốt nhu cầu tìm kiếm thông tin của bạn.
