Việc lắp đặt và đấu nối các thiết bị điện trong gia đình không chỉ giúp tiết kiệm chi phí mà còn mang lại sự thoải mái trong sinh hoạt hàng ngày. Tuy nhiên, để đảm bảo an toàn và hiệu quả trong quá trình đấu nối, bạn cần nắm vững kỹ thuật và nguyên tắc cơ bản. Bài viết dưới đây sẽ hướng dẫn bạn cách đấu công tắc điện đơn giản, chi tiết và dễ hiểu qua các sơ đồ mạch điện cụ thể.
Những Điều Cần Lưu Ý Khi Đấu Công Tắc Điện
1. An toàn trước hết
Khi thực hiện các kết nối điện, an toàn phải được đặt lên hàng đầu. Trước khi bắt đầu, hãy chắc chắn rằng bạn đã ngắt nguồn điện để tránh những rủi ro không đáng có.
2. Chuẩn bị dụng cụ cần thiết
Trước khi bắt tay vào việc, hãy chuẩn bị đầy đủ các công cụ như:
- Kìm cắt dây
- Kìm tuốt dây
- Băng keo cách điện
- Tua vít
- Thiết bị đo điện (nếu cần)
3. Hiểu rõ sơ đồ mạch điện
Điều quan trọng là phải nắm rõ sơ đồ đấu nối của các thiết bị điện như công tắc, ổ cắm và cầu chì. Điều này sẽ giúp bạn thực hiện công việc một cách chính xác và hiệu quả.
Cách Đấu Công Tắc Điện
Sơ Đồ Mạch Điện Thông Dụng
Trước khi tiến hành đấu nối, chúng ta hãy xem qua một số sơ đồ mạch điện phổ biến:
Mạch điện 2 công tắc và 3 ổ cắm
- Bảng điện: 1 cái
- Công tắc điện 1 chiều: 2 cái
- Ổ cắm điện: 3 cái
- Aptomat 2 cực: 1 cái
- Đui đèn: 2 cái
Cách bố trí bảng điện
Điều đầu tiên là xác định vị trí bố trí các thiết bị điện trên bảng điện. Theo tiêu chuẩn, bạn nên bố trí các thiết bị như sau:
- Aptomat tổng ở trên cùng.
- Tiếp theo là 2 công tắc điện.
- Cuối cùng là 3 ổ cắm điện.
Cách bố trí này giúp thuận tiện trong quá trình sử dụng, đặc biệt là khi thao tác bật tắt công tắc mà không bị vướng víu.
Cách Nối Mạch Điện 2 Công Tắc và 3 Ổ Cắm
Bước 1: Kết nối dây lửa (L)
- Đấu dây lửa vào chân L đầu vào của Aptomat.
- Sau đó, từ chân ra của Aptomat, chia làm 2 nhánh:
- Một nhánh nối tới ổ cắm.
- Nhánh còn lại nối vào một cực của công tắc.
Bước 2: Kết nối dây nguội (N)
- Đấu dây nguội vào chân N đầu vào của Aptomat.
- Từ chân ra còn lại của Aptomat, chia làm 2 nhánh:
- Nhánh đầu tiên tới chân ổ cắm 1, sau đó nối tiếp sang ổ cắm 2 và 3.
Bước 3: Kết nối đui đèn
- Nhánh còn lại của công tắc sẽ chạy tới đui của bóng đèn.
Nguyên Tắc Nối Dây
- Tất cả các đầu dây đều được nối tại vị trí cầu nối của các thiết bị như Aptomat, ổ cắm, công tắc. Không được nối tắt ngoài vị trí này.
- Dây L phải nối qua Aptomat và công tắc đèn, không được kết nối trực tiếp vào đui đèn.

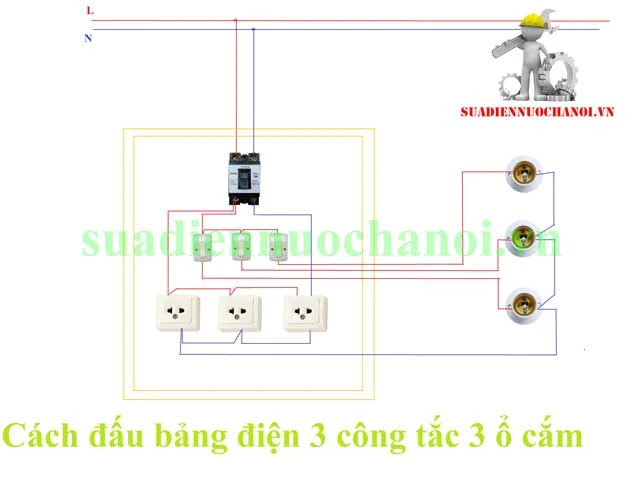

Cách Đấu Công Tắc 3 Công Tắc và 3 Ổ Cắm
Thiết bị cần có
- Bảng điện: 1 cái
- Công tắc điện 1 chiều: 3 cái
- Ổ cắm điện: 3 cái
- Aptomat 2 cực: 1 cái
- Đui đèn: 3 cái
Sơ đồ nối mạch điện
- Kết nối dây lửa (L) từ nguồn vào chân L đầu vào của Aptomat. Từ đó, chia làm 2 nhánh:
- Nhánh 1 tới ổ cắm 1, 2, 3.
- Nhánh 2 tới các công tắc 1, 2, 3.
- Kết nối dây nguội (N) từ nguồn vào chân N đầu vào của Aptomat:
- Nhánh này cũng chia làm 2 nhánh và cung cấp điện cho 3 ổ cắm điện.

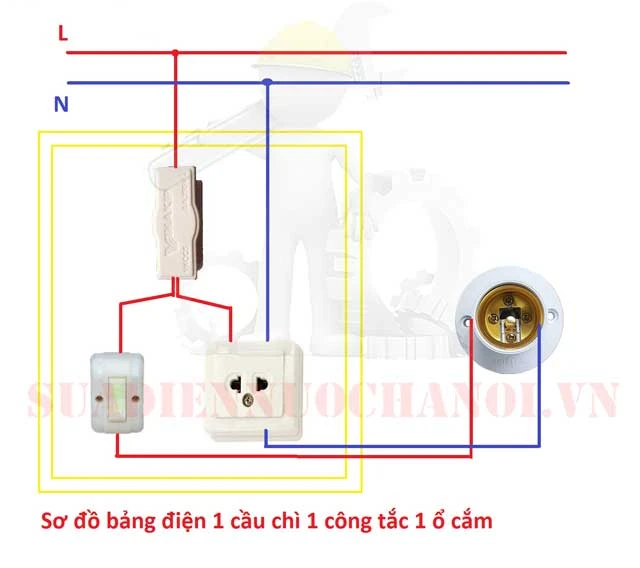

Hướng Dẫn Lắp Đặt Bảng Công Tắc Điện

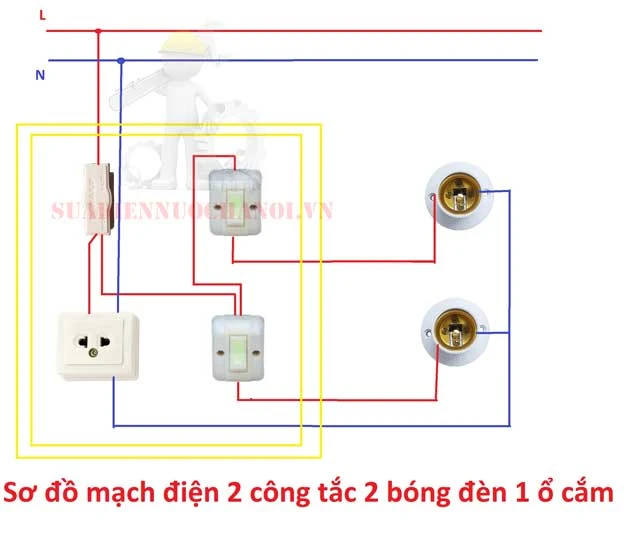

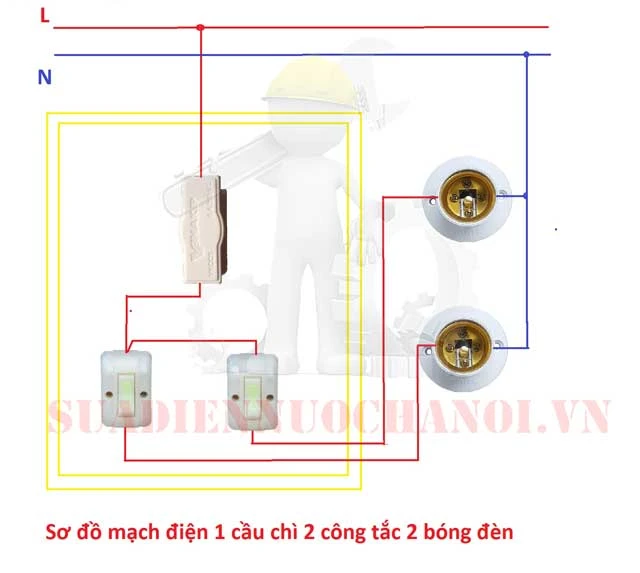

Sơ đồ mạch điện 1 cầu chì và 2 công tắc, 2 bóng đèn, 1 ổ cắm
- Bảng điện: 1 cái
- Cầu chì: 1 cái
- Công tắc 1 pha: 2 cái
- Đui đèn: 2 cái

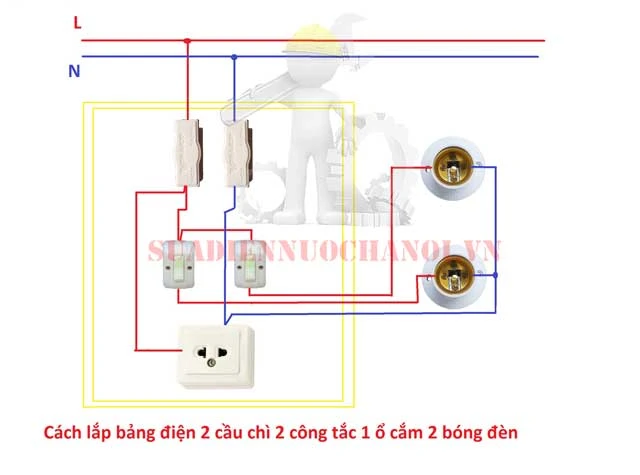

Cách lắp đặt
- Cầu chì được lắp ở trên cùng, dưới cầu chì là ổ cắm và 2 công tắc. Bạn có thể đảo vị trí giữa ổ cắm và công tắc.
Nguyên tắc lắp công tắc
- Pha lửa (L) từ nguồn chính nối vào 1 đầu của cầu chì tổng.
- Đầu ra của cầu chì sẽ chia làm 2 nhánh:
- Một nhánh nối với ổ cắm điện.
- Nhánh còn lại nối với công tắc đèn.
Tổng Kết
Chúng ta vừa tìm hiểu cách đấu công tắc điện với các sơ đồ mạch điện cụ thể. Việc nắm rõ cách đấu nối không chỉ giúp bạn tiết kiệm chi phí mà còn đảm bảo an toàn cho gia đình. Hãy chắc chắn rằng bạn thực hiện đúng theo hướng dẫn và các nguyên tắc an toàn khi thực hiện các kết nối điện. Nếu bạn gặp bất kỳ khó khăn nào, hãy tìm đến các chuyên gia hoặc thợ điện có kinh nghiệm để được hỗ trợ. Chúc bạn thành công!
